Mühendislik ve ölçüm çalışmalarında önemli bir yer tutan nivelman, yükseklik farklarını belirlemek ve arazi yüzeylerinin eğimini ölçmek amacıyla kullanılan bir yöntemdir. Özellikle haritacılık, inşaat ve altyapı projelerinde sıkça başvurulan bu yöntem, detaylı bir şekilde planlama yapılmasına olanak tanır. Bu yazıda, nivelmanın ne olduğunu, çeşitlerini, neden kullanıldığını, hesaplama yöntemlerini ve ne işe yaradığını ele alacağız.
Nivelman Nedir?

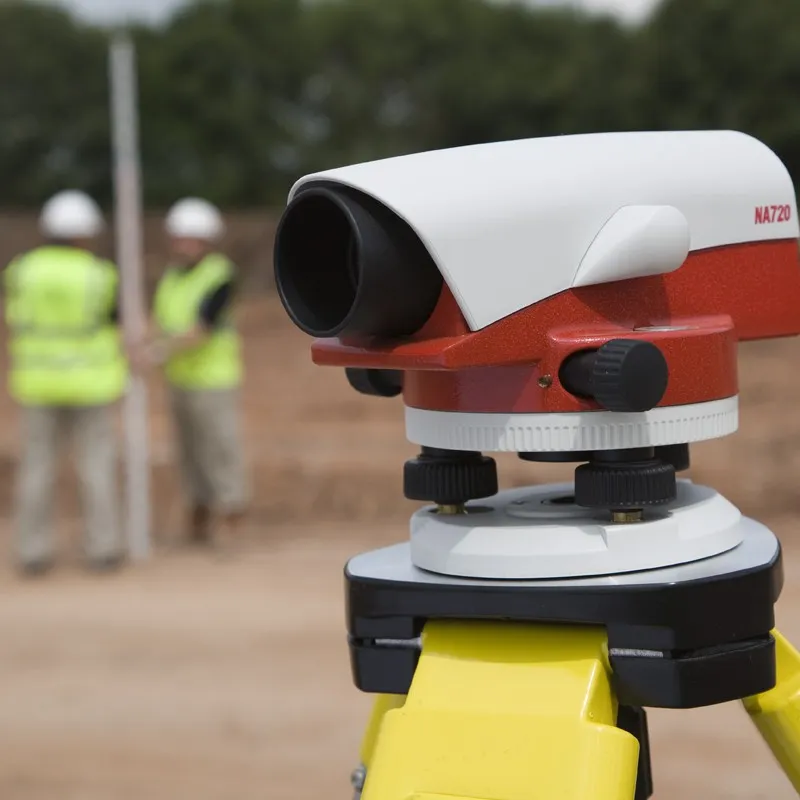

Nivelman, arazi üzerindeki farklı noktalar arasındaki yükseklik farklarını ölçme yöntemidir. Bu ölçümler, genellikle bir nivelman cihazı ve ölçüm çubuğu yardımıyla gerçekleştirilir. Bu sayede, zeminin şekli ve eğimi gibi bilgiler elde edilir, bu da proje tasarımı ve uygulaması için temel oluşturur.
Nivelman Çeşitleri
- Nokta Nivelmanı
İki nokta arasındaki yükseklik farkını belirlemek için kullanılan temel bir nivelman yöntemidir. Genellikle başlangıç ve bitiş noktası arasındaki kot farkını ölçmek amacıyla tercih edilir. - Profil Nivelmanı
Belirli bir doğru boyunca, üzerindeki noktaların yükseklik farklarını bulmak için yapılır. Yol, boru hattı, kanal gibi doğrusal yapıların projelendirilmesinde sıkça kullanılır. - Yüzey Nivelmanı
Geniş bir alan üzerindeki noktaların yüksekliklerini ölçerek yüzeyin genel yapısını analiz etmek için kullanılır. Bu yöntemle, belirli bir ölçeğe göre arazi planı veya topografik harita hazırlanır. Özellikle büyük altyapı projelerinde ya da inşaat sahalarının düzenlenmesinde tercih edilir.
Bu sınıflandırma, özellikle arazinin şekline, ölçüm amacına ve detay seviyesine göre uygulanacak nivelman yöntemini seçmede rehber olur.
Kullanılan Yönteme ve Cihazlara Bağlı Olarak Nivelman Çeşitleri
Nivelman, kullanılan yönteme ve cihazlara bağlı olarak farklı türlere ayrılır. En yaygın nivelman çeşitleri şunlardır:
- Geometrik Nivelman
Bu yöntemde, cihaz sabit bir yere kurulur ve hedeflenen noktalara yatay bir doğrultuda ölçüm yapılır. En yaygın kullanılan nivelman türüdür ve genellikle inşaat projelerinde tercih edilir. - Trigonometrik Nivelman
Açı ve mesafe ölçümleri kullanılarak yükseklik farkı hesaplanır. Daha karmaşık arazilerde veya uzun mesafelerde tercih edilir. - Barometrik Nivelman
Atmosfer basıncını kullanarak yükseklik farkları belirlenir. Hassas ölçümler gerektirmeyen projelerde veya ön çalışmalar sırasında tercih edilir. - Dijital Nivelman
Elektronik cihazlar yardımıyla yükseklik farkı ölçülür. Hızlı ve hassas sonuçlar sağlar, ancak genellikle daha maliyetlidir.
Nivelman Neden Kullanılır?
Nivelman, birçok sektörde kritik bir rol oynar. Kullanım amaçları şunlardır:
- Arazi Eğimi ve Şekli: Arazinin topografik özelliklerini belirlemek.
- Yol ve Altyapı Projeleri: Yol, köprü, baraj gibi projelerde temel tasarım bilgilerini sağlamak.
- Hafriyat Hesapları: Kazı ve dolgu miktarlarının doğru bir şekilde hesaplanması.
- Bina ve İnşaat Çalışmaları: Temel kotlarının ve diğer yükseklik bilgilerin belirlenmesi.
- Haritacılık: Detaylı arazi haritalarının oluşturulması.
Nivelman Hesabı Nasıl Yapılır?
Nivelman hesaplama işlemi, cihaz ile alınan ölçüm verilerinin analiz edilmesiyle gerçekleştirilir. İşlem adımları şu şekildedir:
Cihaz Kurulumu: Nivelman cihazı, düzgün ve sabit bir yere kurulur.
Okuma İşlemi: Miralı ölçüm çubuğu hedef noktalara yerleştirilir ve cihazdan yatay doğrultuda okuma yapılır.
Yükseklik Farkı Hesabı: İlk okuma (geri görüş) ve sonraki okuma (ileri görüş) arasındaki fark hesaplanır. Nivelman hesaplarında yükseklik farkı, genellikle geri görüş ve ileri görüş okuması arasındaki fark olarak belirlenir, ancak formülde doğru kot düzenlemeleri yapılması gerekir.
Yükseklik farkı formülü:
Yükseklik Farkı=Geri Görüş-İleri Görüş
Bu formülün nasıl çalıştığı:
- Geri Görüş (GS): Nivelman cihazından referans noktaya doğru yapılan ilk okuma.
- İleri Görüş (İS): Nivelman cihazından hedef noktaya yapılan ikinci okuma.
Eğer bu hesaplamada bir kot başlangıç noktası (örneğin deniz seviyesinden bir yükseklik) kullanılıyorsa, her iki değeri de buna göre düzenlemek gerekebilir. Bu, genellikle kot değerleri ile ilişkilendirilir. Kot hesaplamalarında kullanılan genel formül:
Yeni Kot=Başlangıç Kot+Geri Görüş-İleri Görüş
Bu sayede, hedef noktaların kesin yükseklikleri veya yükseklik farkları hesaplanabilir.
Kot Belirleme: Yükseklik farkları bir referans noktaya göre düzenlenerek arazinin kot değerleri belirlenir.
Nivelman Ne İşe Yarar?
Nivelman yöntemi, projelerin planlama ve uygulama aşamalarında şu şekilde fayda sağlar:
- Hassasiyet: Detaylı yükseklik ve eğim ölçümleri sağlar, bu da projelerin doğruluğunu artırır.
- Zaman Tasarrufu: Dijital ve geometrik nivelman yöntemleri, hızlı ölçüm yapılmasını mümkün kılar.
- Doğru Planlama: Arazi verileri, inşaat ve altyapı çalışmalarında kritik rol oynar.
- Maliyet Kontrolü: Hassas ölçümler sayesinde gereksiz hafriyat işlemleri önlenir ve maliyetler düşürülür.
Nivelman, mühendislik ve haritacılık projelerinde vazgeçilmez bir ölçüm yöntemidir. Farklı nivelman türleri, farklı projelerin ihtiyaçlarına göre uygulanabilir ve hesaplama yöntemleri oldukça sistematiktir. Arazinin doğru bir şekilde analiz edilmesi, projelerin başarıya ulaşmasında büyük bir etkiye sahiptir. Eğer bir proje üzerinde çalışıyorsanız, doğru nivelman yöntemini seçmek, işin kalitesini ve verimliliğini artıracaktır.
