Etkin Kesit Rijitliği: Yapısal Mühendislikte Kritik Bir Parametre

Yapısal mühendislik, yapıların tasarımı ve analizi ile ilgilenen bir disiplindir. Yapıların performansını değerlendirmede önemli bir parametre olan etkin kesit rijitliği, mühendislerin güvenilir ve dayanıklı yapılar inşa etmelerinde kritik bir rol oynamaktadır.

Etkin Kesit Rijitliği Nedir?

Etkin kesit rijitliği, bir yapı elemanının belirli bir eksen etrafındaki dönme direncini temsil eden bir ölçüdür. Bu, yapı elemanının bükülme dayanıklılığını ve taşıma kapasitesini belirlemede önemli bir faktördür. Etkin kesit rijitliği, genellikle “Ie” simgesi ile temsil edilir ve bir elemanın gerçek kesit rijitliği ile malzeme ve geometrik özelliklere bağlı olarak hesaplanır.

Kullanım Alanları

1. Büyük Açıklıklı Yapılarda: Geniş açıklıklı kirişler, kolonlar ve çerçeveler gibi yapı elemanlarında etkin kesit rijitliği, deformasyonları kontrol etmek ve yapısal istikrarı sağlamak için kritik bir rol oynar.
2. Yüksek Yapılar ve Rüzgar Etkisi: Yüksek binaların tasarımında, rüzgar etkilerini azaltmak ve yapısal güvenilirliği artırmak için etkin kesit rijitliği önemlidir. Bu durumda, yapı elemanlarının esneklik ve rijitlik dengesi dikkate alınmalıdır.
3. Köprü Tasarımları: Uzun açıklıklı köprülerde, etkin kesit rijitliği, köprü elemanlarının uzunlamasına ve enine deformasyonlarını kontrol etmede kritik bir rol oynar. Bu, köprünün uzun ömürlü ve güvenli olmasını sağlar.
4. Yüksek Performanslı Malzemelerle Çalışmada: Yüksek performanslı malzemelerin kullanıldığı modern yapı tasarımlarında, etkin kesit rijitliği, malzemenin özelliklerine göre optimize edilerek yapı elemanlarının maksimum performans elde etmesini sağlar.

Betonarmede taşıyıcı sistem elemanlarının etkin kesit rijitliği çarpanları nedir?

Betonarme taşıyıcı sistem elemanlarının etkin kesit rijitliği, genellikle bükme momenti ile ilgili olup, bu elemanların taşıma kapasitesini ve deformasyon karakteristiklerini belirlemede önemli bir parametredir. Etkin kesit rijitliği hesaplanırken kullanılan çarpanlar, genellikle elemanın malzeme özelliklerine, geometrisine ve yük koşullarına bağlı olarak değişir. İşte bu çarpanları belirlemek için kullanılan temel parametreler:

1. Malzeme Çarpanı (ηm): Beton ve donatı malzemelerinin farklı mekanik özelliklere sahip olmaları nedeniyle, etkin kesit rijitliğini hesaplamak için malzeme çarpanları kullanılır. Bu çarpan, genellikle betonun dayanımını ve donatının çekme dayanımını dikkate alır. Malzeme çarpanı, betonun çekme dayanımı ve donatının çekme dayanımı arasındaki ilişkiyi temsil eder.
2. Geometri Çarpanı (ηg): Elemanın geometrisi, etkin kesit rijitliğini belirlemede önemlidir. Özellikle elemanın genişlik, yükseklik ve kesit formu gibi faktörler, geometri çarpanını etkiler. Bu çarpan, elemanın kesit formu ve boyutlarına bağlı olarak hesaplanır.
3. Hesap Çarpanı (ηh): Taşıyıcı sistem elemanlarının etkin kesit rijitliği, hesap çarpanı ile de çarpılır. Bu çarpan, elemanın bükme momenti hesaplamasında kullanılan faktörlerin bir kombinasyonunu içerir. Elemanın taşıma kapasitesini ve deformasyon özelliklerini belirlemede hesap çarpanı önemlidir.

Bu çarpanlar kullanılarak etkin kesit rijitliği (Ie) şu şekilde hesaplanır:

$Ie=\eta m\cdot \eta g\cdot \eta h\cdot I$

Burada:

• $\eta m$: Malzeme çarpanı,
• $\eta g$: Geometri çarpanı,
• $\eta h$: Hesap çarpanı,
• $I$: Gerçek kesit rijitliği.

Bu çarpanlar genellikle standartlara ve tasarım kurallarına bağlı olarak belirlenir. Böylece, etkin kesit rijitliği doğru bir şekilde hesaplanarak taşıyıcı sistem elemanlarının tasarımında kullanılabilir. Hesaplamalar sırasında, yerel ve global koordinat sistemlerindeki etkin kesit rijitliğini dikkate almak önemlidir.

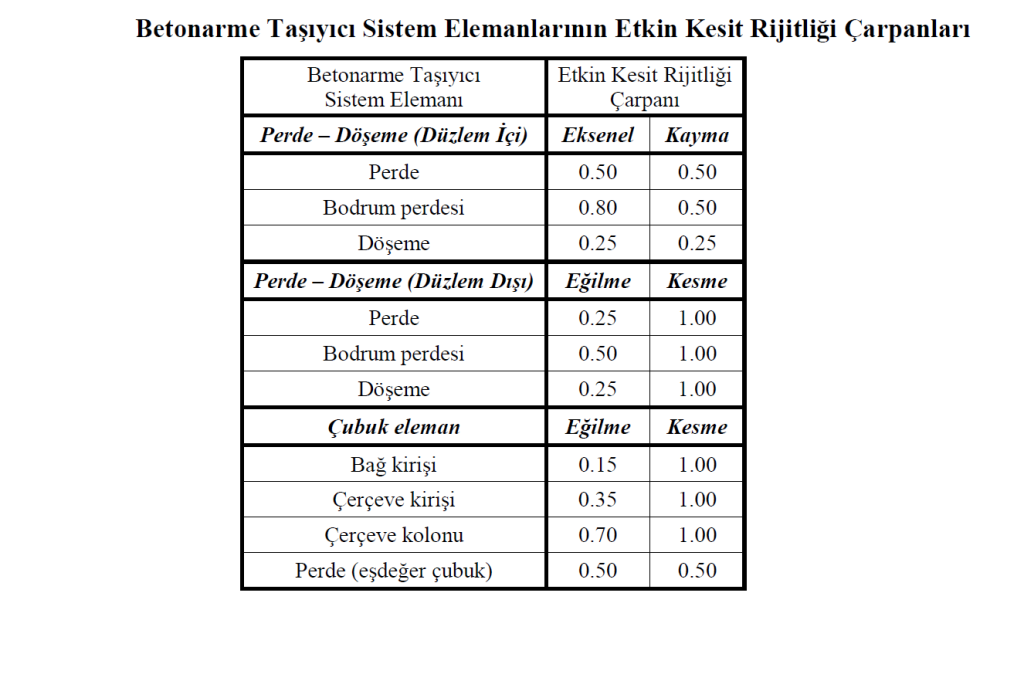

Betonarme taşıyıcı sistem elemanlarının etkin kesit rijitlikleri,  yukarıdaki tabloda verilen etkin kesit rijitliği çarpanları kullanılarak dikkate alınmaktadır. Etkin kesit rijitliği çarpanları,  TBDY Madde 4.5.8.3 ‘e göre sadece deprem etkili  Yük Birleşimleri (Kombinasyonlar)  içinde yer alan ve bu yük birleşimlerine giren yükler altındaki hesaplarda uygulanmaktadır. Deprem etkisi içermeyen yük birleşimleri içinde yer alan yükler altındaki hesapta etkin kesit rijitliği çarpanları kullanılmamaktadır.

Etkin kesit rijitliği, yapısal mühendisliğin temel prensiplerinden biridir ve yapı elemanlarının tasarımında ve analizinde dikkate alınması gereken önemli bir parametredir. Bu, mühendislerin güvenilir, dayanıklı ve optimize edilmiş yapılar inşa etmelerine yardımcı olur. Yapısal tasarımlarda etkin kesit rijitliğinin doğru bir şekilde hesaplanması, yapıların uzun ömürlü ve çeşitli koşullara dayanıklı olmasını sağlar.
