Uzay kafes çelik çatı sistemleri, üç boyutlu bir kafes yapı oluşturmak için çeşitli çelik çubukların birleştirilmesiyle oluşturulan, genellikle büyük açıklıklar için kullanılan hafif ve dayanıklı çatı sistemleridir. Bu sistemler, yapıların geniş açıklıkları kolon veya duvar kullanmadan geçmelerine olanak tanır. Uzay kafes sistemleri, üçgenlerden oluşan modüler bir yapı içerir ve bu üçgenler, yükleri tüm yapıya dengeli bir şekilde dağıtarak yüksek rijitlik ve mukavemet sağlar. Bu sistem, geniş açıklıkları kolonsuz geçmek için idealdir ve estetik tasarımı ile modern binalarda sıklıkla tercih edilir.
Uzay kafes çelik çatı sistemlerinin çalışma prensibi:
Uzay kafes çatı sistemleri, modüler bir yapıdan oluşur. Bu modüller, fabrikada önceden üretilir ve şantiyede kolayca monte edilir. Modüllerin birleşimi ile istenilen çatı formu oluşturulur. Uzay kafeslerde yükler, düğüm noktaları olarak adlandırılan bağlantı noktalarına aktarılır. Bu düğüm noktaları, kafesin temelini oluşturur ve birbirine üçgenler veya diğer geometrik şekillerle bağlanır. Bu sayede, kafes çatı yüksek mukavemet ve rijitlik kazanır.
Uzay kafes çelik çatı sistemlerinin avantajları:
- Hafiflik: Uzay kafes çatı sistemleri, geleneksel çatı sistemlerine kıyasla daha hafiftir. Bu sayede, taşıyıcı sistemin genel ağırlığını azaltır ve bina üzerindeki yükü hafifletir.
- Ekonomiklik: Hafif olmalarının yanında, uzay kafes çatı sistemlerinin üretimi ve montajı da daha kolaydır. Bu da onları daha ekonomik bir seçenek haline getirir.
- Büyük açıklıkları geçme yeteneği: Uzay kafes çatı sistemleri, uzun açıklıkları kolonsuz geçmek için idealdir. Bu sayede, geniş ve ferah mekanlar oluşturmak mümkün olur.
- Estetik: Uzay kafes çatı sistemleri, modern ve estetik bir görünüme sahiptir. Bu nedenle, özellikle mimari açıdan önemli olan yapılarda tercih edilir.
- Dayanıklılık: Uzay kafes çatı sistemleri, kar, rüzgar ve deprem gibi yüklere karşı oldukça dayanıklıdır.
- Hızlı montaj: Uzay kafes çatı sistemleri, modüler yapıda olmaları sayesinde hızlı bir şekilde monte edilebilir.
Uzay kafes çelik çatı sistemlerinin dezavantajları:
- Karmaşıklık: Uzay kafes çatı sistemlerinin tasarımı ve üretimi, geleneksel çatı sistemlerine kıyasla daha karmaşıktır.
- Korozyona hassasiyet: Çelik gibi malzemelerden üretilen uzay kafes çatı sistemleri, korozyona karşı hassastır. Bu nedenle, uygun şekilde korunmaları gerekir.
- Ateşe dayanıklılık: Uzay kafes çatı sistemlerinin ateşe dayanıklılığı, kullanılan malzemeye bağlıdır. Genellikle, çelik uzay kafes çatı sistemleri ahşap çatı sistemlerine kıyasla daha az ateşe dayanıklıdır.
Dünyanın en ünlü uzay kafes çelik çatı sistemleri kullanılarak yapılmış bazı yapılar şunlardır:

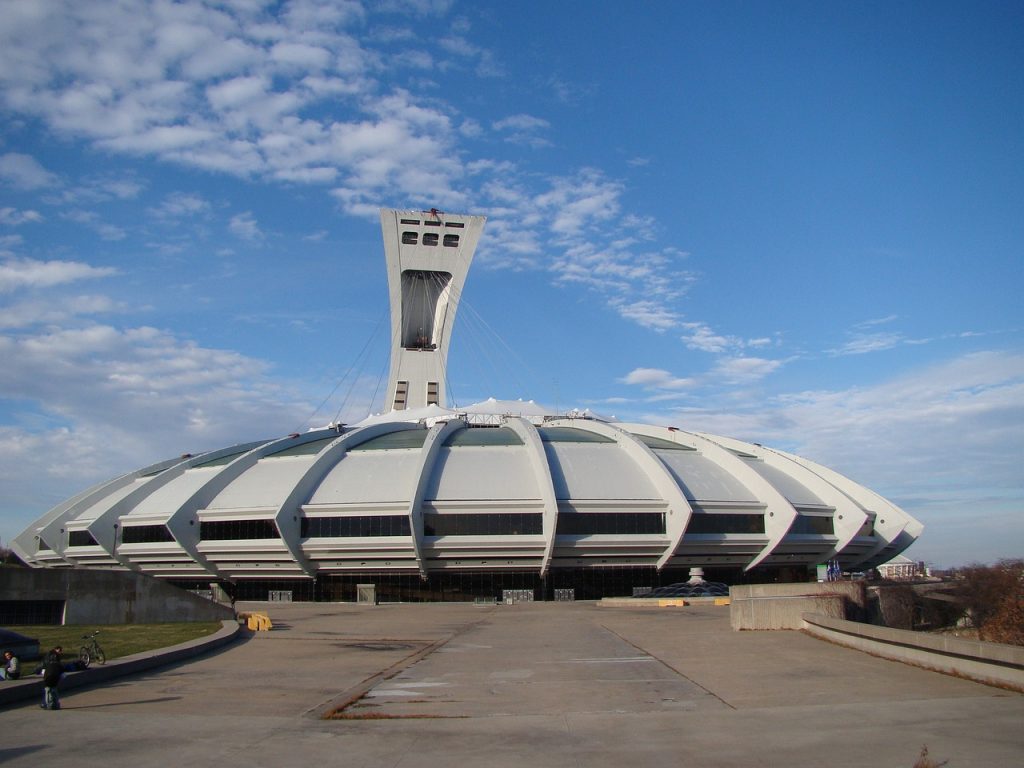

Montreal Olimpik Stadyumu, Kanada: 1976 Montreal Olimpiyat Oyunları için inşa edilen bu stadyum, dünyanın en büyük uzay kafes çatı sistemlerinden birine sahiptir. Çatı, 175 metre çapında ve 65 metre yüksekliğindedir.

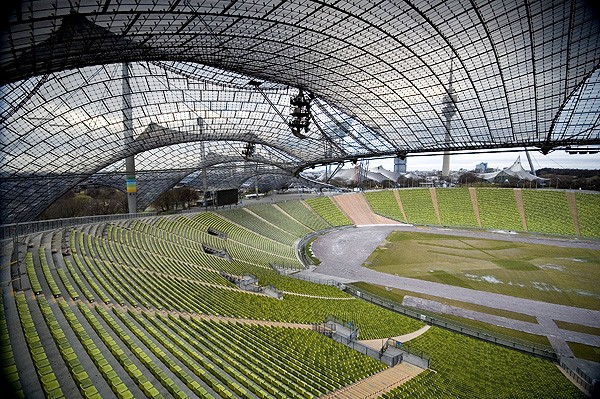

Münih Olimpik Stadyumu, Almanya: 1972 Münih Olimpiyat Oyunları için inşa edilen bu stadyum, benzersiz bir uzay kafes çatı sistemine sahiptir. Çatı, akrilik panellerle kaplı ve “Çadır” olarak bilinir.
Pompidou Merkezi, Fransa: Paris’te bulunan bu sanat ve kültür merkezi, renkli borular ve kirişlerden oluşan karmaşık bir uzay kafes çatı sistemine sahiptir.

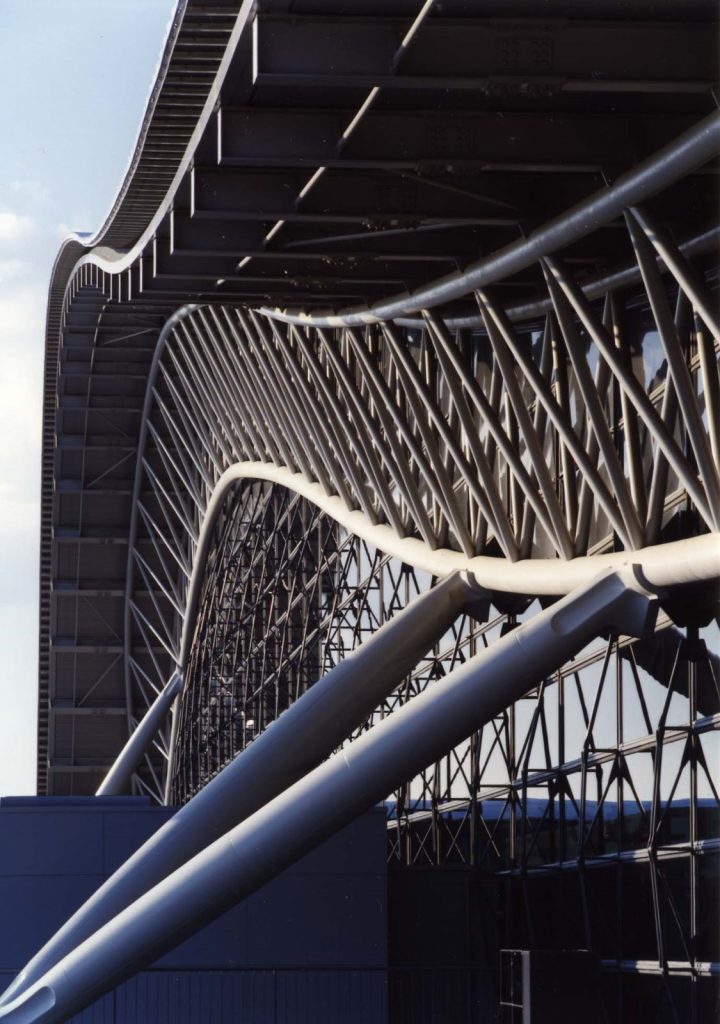

Kansai Uluslararası Havalimanı, Japonya: Bu havalimanı, dünyanın en uzun uzay kafes çatı sistemlerinden birine sahiptir. Çatı, 1.700 metre uzunluğunda ve 87 metre yüksekliğindedir.

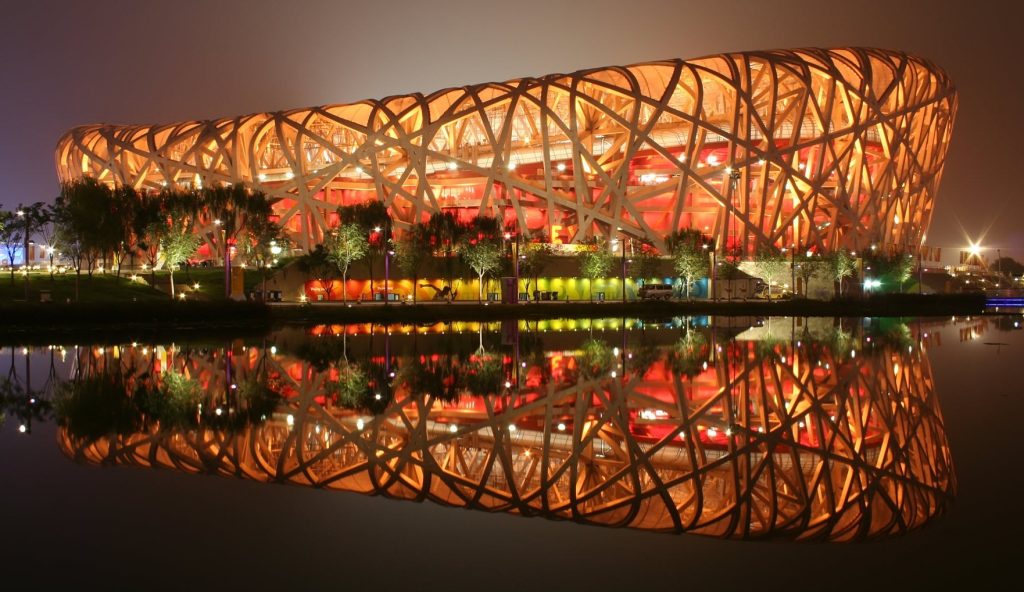

Beijing Ulusal Stadyumu, Çin: 2008 Pekin Olimpiyat Oyunları için inşa edilen bu stadyum, “Kuş Yuvası” olarak bilinir ve benzersiz bir uzay kafes çatı sistemine sahiptir.
Bunlar, uzay kafes çelik çatı sistemi kullanılarak yapılmış birçok ünlü yapıdan sadece birkaçıdır. Bu sistemin sağlamlığı, esnekliği ve estetiği, onu mimarlar ve mühendisler tarafından dünya çapında popüler bir seçim haline getirmektedir.
Kafes Kiriş Sistemi ile Uzay Kafes Çelik Çatı Sistemleri Arasındaki Farklar
1. Yapısal Geometri ve Dizayn
-
Kafes Kiriş Sistemi:
- İki boyutlu bir yapı olup, genellikle tek bir düzlemde çubukların birleşmesiyle oluşur.
- Kafes kirişler, çoğunlukla üçgenler veya dörtgenler şeklinde düzenlenir.
- Çoğunlukla yatay ya da dikey düzlemlerde kullanılır ve genellikle basit açıklıklar için tercih edilir.
-
Uzay Kafes Çelik Çatı Sistemi:
- Üç boyutlu bir yapı olup, çeşitli açılarla birleştirilen çubuklardan oluşur.
- Bu sistem, üçgenler ve çokgenlerden oluşan karmaşık bir geometrik ağ yapısına sahiptir.
- Hem yatay hem de dikey yükleri taşıyabilir ve geniş açıklıklar ile karmaşık çatı formları için idealdir.
2. Taşıyıcı Kapasite ve Rijitlik
-
Kafes Kiriş Sistemi:
- Tek düzlemde çalıştığı için belirli yükler altında daha az rijitlik sunar.
- Genellikle daha kısa açıklıklar ve basit yük dağılımı gerektiren yapılar için uygundur.
-
Uzay Kafes Çelik Çatı Sistemi:
- Üç boyutlu yapısı sayesinde yükleri daha etkin bir şekilde dağıtarak yüksek rijitlik sağlar.
- Büyük açıklıklar ve kompleks yük dağılımları gerektiren yapılar için uygundur.
3. Uygulama Alanları
-
Kafes Kiriş Sistemi:
- Endüstriyel binalar, depolar, köprüler ve basit çatılar gibi daha küçük ve orta büyüklükteki yapılar için kullanılır.
-
Uzay Kafes Çelik Çatı Sistemi:
- Spor salonları, havaalanları, stadyumlar, büyük kongre merkezleri ve geniş açıklıklı ticari yapılar gibi büyük ölçekli yapılar için kullanılır.
4. Malzeme ve Montaj
-
Kafes Kiriş Sistemi:
- Genellikle çelik, ahşap veya alüminyum malzemelerden yapılır.
- Montajı nispeten daha kolaydır ve genellikle prefabrik elemanlar kullanılarak hızlıca kurulabilir.
-
Uzay Kafes Çelik Çatı Sistemi:
- Çoğunlukla çelik malzemelerden yapılır, ancak alüminyum gibi diğer hafif metaller de kullanılabilir.
- Montajı daha karmaşıktır ve özel bağlantı elemanları ile dikkatli bir mühendislik gerektirir.
Kafes kiriş sistemi ve uzay kafes çelik çatı sistemi, her ikisi de çubuklardan oluşan taşıyıcı sistemlerdir, ancak kullanım alanları, yapısal kapasiteleri ve tasarım gereksinimleri açısından önemli farklılıklar gösterirler. Kafes kiriş sistemi daha basit, iki boyutlu yapılar için uygunken, uzay kafes çelik çatı sistemi geniş açıklıklar ve üç boyutlu yük taşıma kapasitesi gerektiren kompleks yapılar için idealdir. Her iki sistem de doğru kullanıldığında yapıların dayanıklılığını ve verimliliğini artırabilir.
